節能控制系統簡介

    2015-5-15長沙高鐵地下停車場LED燈節能控制系統驗收成功。該系統由我公司(深圳技卓芯通信技術有限公司)和深圳市XX節能科技有限公司合作開發。由長沙高鐵物業有限公司驗收成功。長沙高鐵地下停車場總共有5個區。每個區有2層，即有正區和負區。比如：1區分為：+1區和-1區。整個停車場總面積：停車場層數*停車場長度*停車場寬度=2*1000m*200m=400000平方米。在項目中使用了70個節能控制箱。分別安裝在停車的梁柱或控制室里、汽車通道處。每個節能控制箱都是獨立安裝的。節能箱之間的通信是通過無線數傳模塊收發數據，避免人工布線帶來難度。整個數據傳輸通信采樣JZX896無線自組網網絡。

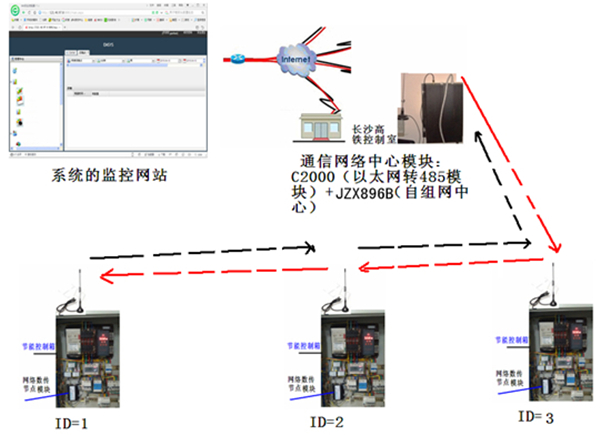

節能控制系統大概架構圖：

系統原理：

    通信網絡中心模塊中的JZX896B一上電后，自動發出建立網絡中所有節點的路徑指令，JZX896B為網絡中每個節點建立3條最佳路徑，然后把路徑保存在一張路由表，路由表存在JZX896B的E2PROM里，掉電不丟失。當所有節點的路徑建立好，即JZX896B建立整個網絡成功了，同時建立一張完整的路由表，路由表里記錄中心到節點的最佳路徑。然后JZX896B自動下發查詢節能箱的電能指令給網絡數傳節點JZX896A，在網絡中每個JZX896A都有中繼功能和與用戶設備通信功能。JZX896B發出的查詢電能指令通過網絡節點JZX896A不斷中繼，最終把指令轉到目標節點上。目標節點通過串口到用戶數據下發給用戶設備。用戶設備解碼成功后，把電能數據回復到目標節點，目標節點把數據按原路中繼給JZX896B。無線網絡通信流程結束。

    JZX896B把采集回來的數據通過串口發給C2000（以太網透?jìng)髂K），C2000通過Internet網絡把數據上傳到深圳監控?cái)?shù)據庫。然后用戶通過瀏覽網頁的方式查看遠程的節能箱的電能情況。

項目調試過程中遇到困難情況及解決辦法：

    整個項目調試重點是數據通信穩定性的測試。在測試過程中我們也遇到不少困難，通信穩定并不是很好，時有網絡節點數據抄不上來。經過3天現場調試分析出通信不穩定的原因，并及時找到解決辦法。最終由長沙高鐵物業有限公司驗收成功。

數據通信不穩定分析原因：

    遠程的網站上位機下發指令要經過網絡轉到C2000，然后C2000再把數據轉到JZX896B（無線網絡中心）。在這個過程中遇到網絡了延時問題和網絡數據丟失問題。由于網站查詢指令是定時下發的。網絡延時問題導致深圳遠程上位機和長沙的JZX896B配合不當。JZX896B收到指令還沒處理成功，新的指令又發給JZX896B，這使得很多指令丟失，并且還會有JZX896B上傳的電能數據與下發的指令發生沖突，也使得數據丟失。這種現象典型缺少握手機制。

長沙高鐵JZX896無線通信網絡不穩定。原因如下：

1.無線網絡中心JZX896B安裝的位置不好。安裝位置在地下室的監控室里，監控室墻太厚，天線沒有拉出來。信號強度大大衰減。

2.節點安裝的位置也都是處于比較低，處于地下室，墻也厚。

3.當時是雨季，加上長沙高鐵人流量也很多。

綜上問題歸根：就是無線模塊功率不夠強，容易受環境影響。

數據通信不穩定解決辦法：

 1 首先解決無線模塊功率不夠強問題：

   1.1 把JZX96B從監控室移出來，安裝到墻不太厚的控制室。然后測試，通信效果明顯增強。

   1.2 把網絡節點JZX896A的小吸盤天線換成中吸盤天線，把部分的JZX896A的功率加大，通信效果比原來基礎上好。

   1.3 JZX896網絡完整JZX896B和JZX896A之間的重發機制和自動重組網機制。通過硬件和軟件配合，從而根本解決信號不穩定問題。

    重發機制：JZX896B的路由表都有每個節點JZX896A的3條最佳的路徑，當時第一條路徑通信失敗，2S后通信數據自動走第二條不同路徑，有效避開有干擾的區域或有故障的中繼節點。如果第二條路徑通信成功，則本次通信結束。失敗則走第3條路徑。

    自動重組網機制：當上面3條路徑都失敗，說明路徑的中的中繼節點信號受到干擾較大，短時間還不能恢復。如果要通信成功，JZX896B需要自動重新到目標節點的3條最佳路徑。然后再重新通信。這樣成功率大大提高了。

2 解決遠程上位機（監控網站）與JZX896B握手機制問題

由于Internet網絡延時和數據丟失這個問題是必然的。人為不能改變。經雙方軟件工程師協調：把查詢指令寫到JZX896B程序里。JZX896B上電后自動定時去查詢網絡中的電表情況。然后把采集的數據上傳到遠程數據庫。這個比先前上位機先發指令下來，70S后JZX896B收到指令，然后采樣上傳數據方式，在時間上大大減少了。指令也不容易沖突。

總結：在幾天時間里把系統調試成功，是在雙方的工程師和現場安裝人員的努力完成的。要感謝他們。讀者看文章后如有更好的想法或不解的之處，歡迎聯系：深圳技卓芯通信技術人員?！?/span>
